Карта протокола Profibus-DP/CanLink MD38DP2

Продукция > Карты расширения
Карта протокола Profibus-DP/CanLink для ПЧ MD290/MD500/CS710, Inovance MD38DP2
Inovance MD38DP2
Артикул: Inovance MD38DP2
Краткое описание: Карта протокола Profibus-DP/CanLink для ПЧ MD290/MD500/CS710.

Назначение:

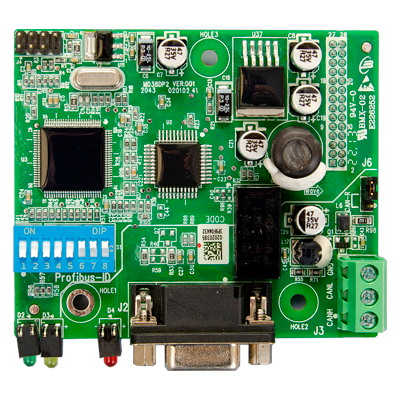

Плата MD38DP2, соответствует международному стандарту полевой шины PROFIBUS, и спроектирована для подключения привода к шине PROFIBUS-DP. Эта плата может улучшить эффективность связи привода и реализует сетевые функции привода. Плата позволяет приводу быть в сети ведомым, управляемый ведущим.
Кроме PROFIBUS-DP связи, в плате MD38DP2 предусмотрен интерфейс связи CANlink.

Подходит для ПЧ мощностью от 15кВт и выше.

Описание платы расширения связи PROFIBUS-DP MD38DP2
ТипКлеммаНазначениеФункц. описаниеРасположение гнёзд
Разъем подключения связи PROFIBUS (J2) 1, 2, 7, 9
Не используется
Не подключено
3
Линия данных B
Положительная линия данных
4
Сигнал запроса передачи (RTS)
Сигнал запроса передачи
5
Заземление питания (GND)
Изолированное заземление питания
6
+5В источник питания
Изолированный +5В источник питания
8
Линия данных A
Отрицательная линия данных
Клеммы подключения связи CANlink (J3, J9)
CANH
Положительный вход CAN
Положительная линия данных
-
CANL
Отрицательный вход CAN
Отрицательная линия данных
GND
Заземление питания
Изолированное заземление питания
