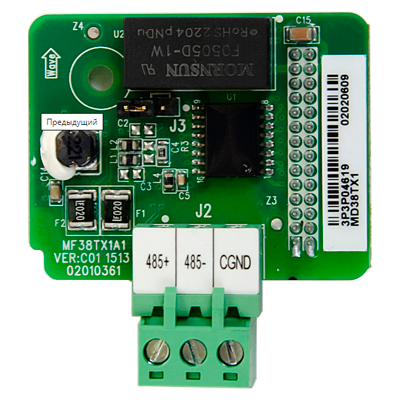

Карта Modbus RS485, Inovance MD38TX1
Артикул: Inovance MD38TX1
Краткое описание: Карта Modbus RS485
Назначение:
Карта протокола Modbus RTU для преобразователей частоты Inovance MD290/MD500/CS710.
Винтовые клеммы.
Описание карты расширения MD38TX1:
Плата MD38TX1 специально спроектирована для обеспечения привода функцией RS485 связи. Схема изоляции и электрические характеристики соответствуют международным стандартам. Плата реализует управление работой и настройку параметров привода через удалённый последовательный интерфейс.
Описание клемм платы MD38TX1:
Обозначение | Название вывода | Описание | Схема расположения | |
CN1 | 485+ | Положительный сигнал связи RS485 | Клемма связи RS485 с изолированным входом | |
485- | Отрицательный сигнал связи RS485 | Клемма связи RS485 с изолированным входом | ||
CGND | Базовое заземление связи RS485 | Изолированное питание |
